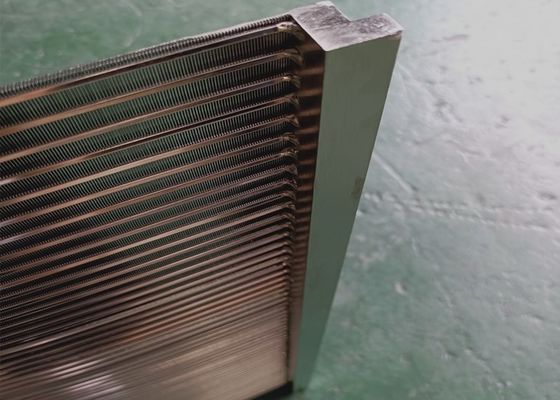

Tela de fio estática do perfil da curvatura da peneira 304L do tratamento da água e da efluência

Para a tela de fio estática da cunha da curvatura da peneira do tratamento da água e da efluência

Descrição da tela de fio da cunha

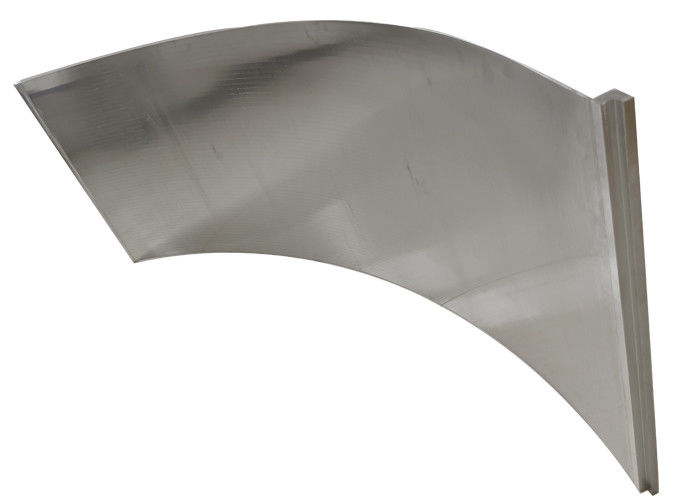

A tela de fio estática da cunha da curvatura da peneira igualmente chamou peneiras curvadas,

É dividido em dois tipos: peneiras curvadas pressão e peneiras curvadas gravidade.

Processando o princípio e a estrutura:

A tela curvada pressão é uma tela eficiente que confie no material molhado da pressão para selecionar.

Consiste em uma superfície da tela, em uma caixa da tela, em um dispositivo de alimentação e em uma tomada.

A superfície da tela é o componente-chave da tela curvada pressão.

É montado por barras peneira-dadas forma de aço inoxidável da peneira.

Durante a operação, o material molhado é pulverizado do bocal sob a pressão de 0.2-0.4Mpa.

As tiras triangulares da cunha da peneira formam uma borda de faca para raspar o material em uma camada fina, de modo que a água

e os materiais finos são dispersados uniformemente.

O efeito “de raspagem” assim chamado é fazer o material fácil classificar, e a superfície inteira da tela é

auto-limpeza.

O material selecionado é descarregado da tomada da escória, e o material selecionado incorpora a tomada da pasta.

Parâmetros de desempenho da tela de fio da cunha:

1. O ângulo do arco da superfície da tela: 120° ou arco selecionado

2. Largura da tela: 50um, 75um, 100um, 150um, 200um

3. Capacidade de transporte de materiais: 34~46m3/h4, pressão de alimentação: 0.2~0.4MPa

5. Largura da tela: 585mm, 710mm, 825mm

raio do arco 6.The da superfície da tela: 762mm

7. A superfície da tela pode ser usada em ambos os sentidos e tem uma vida útil longa.

Nome	Tela de fio estática da cunha da curvatura da peneira
Cor	A cor de prata de aço inoxidável ou pode ser accroding personalizado a   O pedido específico do cliente
Fio da cunha	0.5x1.5, 0.75x1.5, 1x2,1.5x2.5, 2x3,2x4,3x5, etc.
Apoio Rod	1.5x2.5, 2x3,3x5,4x7,5x8, etc.,
Material	304 304L de aço inoxidável 316 316L ou como o pedido do cliente
Quadro	Nenhum quadro ou “L” tipo quadro, quadro ordinário, quadro de 5x10mm, etc. personalizados estão disponível
Altura do arco	10mm, 15mm, 20mm, 50mm ou para depender de você tamanho do painel da tela.



Características da tela de fio da cunha:



custos do equipamento 1.Reduced e da instalação

custos de manutenção 2.Low

caudal 3.Better e remoção mais fina da fibra

escala 4.Wide de aplicação

vida da tela 5.Longer

6.Slot faz sob medida a escala de 25um a 20mm

7.Made com o 300series de aço inoxidável



Fatores de tela do fio da cunha que afetam selecionando a eficiência:



1. O tamanho da pressão de alimentação.

A pressão da alimentação deve ser 0.2~0.4MPa. Mais alta a pressão, mais alta a eficiência de exame,

e mais baixa a pressão, mais baixa a eficiência de exame.

2. A superfície do arco do bocal e da peneira deve ser tangente. Se a precisão da instalação é demasiado pobre,

não será possível produzir o efeito de corte, assim que a superfície da tela não poderá selecionar

o material, ou o movimento do material são obstruídos e o sentido de movimento é mudado.

Neste tempo, a superfície da tela igualmente perderá a função de selecionar o material.

3. O efeito do processo de moedura fino antes da peneira:

não pode ser moído demasiado muito bem, se não as partículas à terra da escória entrarão no leite do amido junto com

os grânulo do amido, que aumentarão o índice da escória no leite do amido.



Tela de fio Packing&details da cunha:
